| VSP5-12系列户外高压交流真空负荷开关 |

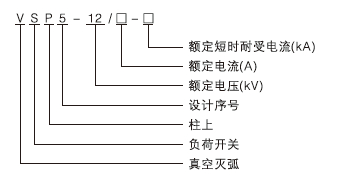

型号含义 技术参数
|
序号
|
名称
|
单位
|
数值
|
|
1
|
额定电压
|
kV
|
12
|
|
2
|
额定电流
|
A
|
630
|
|
3
|
额定短时耐受电流(4S）
|
kA
|
12.5、16、20
|
|
4
|
额定关合短路电流(峰值)
|
31.4、40、50
|
|
5
|
额定频率
|
Hz
|
50
|
|
6
|
操作电压
|
V
|
AC220(80%~110%)
|
|
7
|
额定绝
缘水平
|
1min工频耐压(对地、相间/断口)
|
kV
|
42/48
|
|
雷电冲击电压(峰值)(相间、对地/断口)
|
75/84
|
|
二次对地
|
2
|
|
8
|
SF6气体额定表压
|
Mpa
|
0表压，浓度≥93%
|
|
9
|
操作手柄手动力
|
N
|
100~400
|
|
10
|
主回路电阻(电缆进出线/套管进出线)
|
μΩ
|
405~455/≤150
|
|
11
|
合闸时间
|
ms
|
120~180(220V)，＜400(187V)
|
|
12
|
吸合电流(峰值)
|
A
|
＜17
|
|
13
|
触头合闸弹跳时间
|
ms
|
＜6
|
|
14
|
保持电流
|
A
|
0.35~0.45
|
|
15
|
最低合闸电压
|
V
|
120~160
|
|
16
|
分闸时间
|
S
|
＜1.5
|
|
17
|
触头分闸不同期时间
|
ms
|
＜30
|
|
18
|
最低保持吸合电压
|
V
|
65~85
|
|
19
|
隔离断口与真空灭弧室合分时间差
|
m
|
＞10
|
|
20
|
功率损耗
|
W
|
＞10
|
|
21
|
断路电流不开断试验
|
A
|
＞1400
|
|
22
|
气密试验(检漏)
|
Mpa
|
表压0.02无漏气
|
|
23
|
真空灭弧室触头开距
|
mm
|
7~9
|
|
24
|
真空灭弧室触头超行程
|
mm
|
3~3.5
|
|
25
|
隔离断口开距
|
mm
|
25~30
|
|
26
|
隔离断口超程
|
mm
|
6~13
|
|
27
|
操作方式
|
|
电动、手动
|
|
28
|
净重
|
kg
|
185
|
|
|
