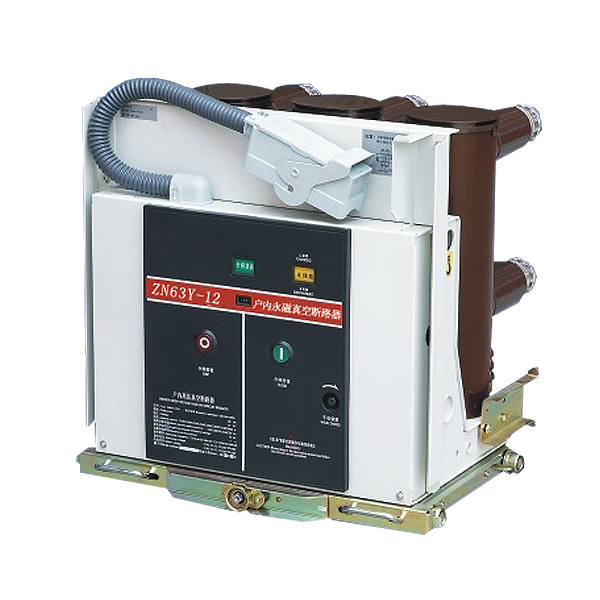

| ZN63Y-12系列户内永磁真空断路器 |

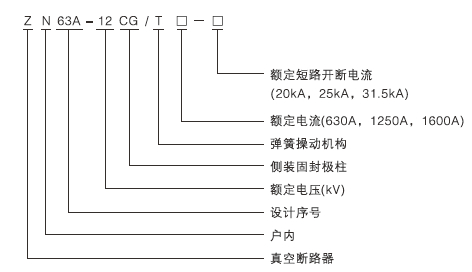

型号含义 技术参数
|
序号
|
项目
|
单位
|
数值
|
|
1
|
额定电压
|
kV
|
12
|
|
2
|
额定频率
|
Hz
|
50
|
|
3
|
额定雷电冲击耐受电压(峰值)
|
kV
|
75
|
|
4
|
额定短时工频耐受电压(1min)
|
kV
|
42
|
|
5
|
额定短路开断电流
|
kA
|
20
|
25
|
31.5
|
40
|
|
6
|
额定电流
|
A
|
630
1250
|
630
1250
|
630
1250
1600
2000
2500
3150
|
1250
1600
2000
2500
3150
|
|
7
|
额定短时耐受电流(有效值)
|
|
20
|
25
|
31.5
|
40
|
|
8
|
额定短路关合电流(峰值)
|
kA
|
50
|
63
|
80
|
100
|
|
9
|
额定短路电流持续时间
|
kA
|
4
|
|
10
|
额定短路电流开断次数
|
s
|
50(40kA为30)
|
|
11
|
机械寿命
|
次
|
20000
|
|
12
|
额定操作顺序
|
次
|
O-0.3S-180S-CO
|
O-180S-CO-180S-CO
|
|
13
|
额定操作电压
|
V
|
AC/110/220，DC110/220
|
|
|
