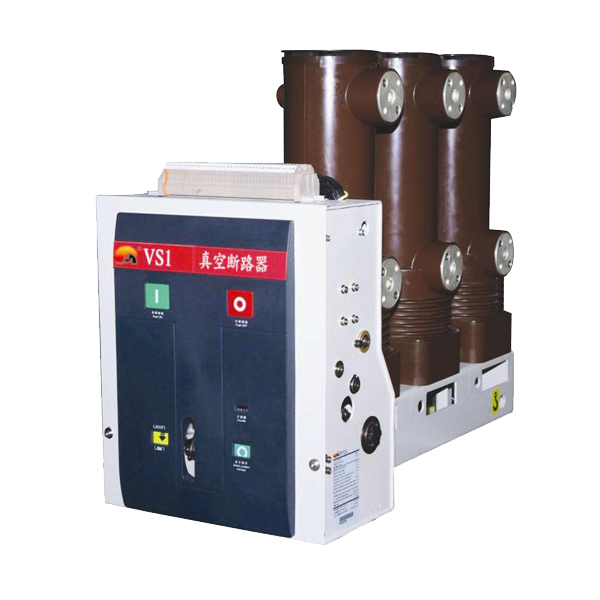

| ZN63A(VS1)-12C系列户内高压侧装式真空断路器 |

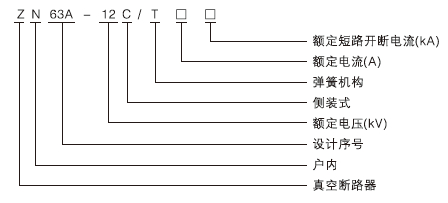

型号含义 技术参数
|
序号
|
项目
|
单位
|
数值
|
|
1
|
额定电压
|
kV
|
12
|
|
2
|
额定频率
|
Hz
|
50
|
|
3
|
额定雷电冲击耐受电压(峰值)
|
kV
|
75
|
|
4
|
额定短时工频耐受电压(1min)
|
kV
|
42
|
|
5
|
额定短路开断电流
|
kA
|
20
|
25
|
31.5
|
|
6
|
额定电流
|
A
|
630
1250
|
630
1250
|
630
1250
1600
|
|
7
|
额定短时耐受电流(有效值)
|
kA
|
20
|
25
|
31.5
|
|
8
|
额度峰值耐受电流(峰值)
|
kA
|
50
|
63
|
80
|
|
9
|
额定短路关合电流(峰值)
|
kA
|
50
|
63
|
80
|
|
10
|
额定短路电流持续时间
|
s
|
4
|
|
11
|
额定短路电流开断次数
|
次
|
30
|
|
12
|
机械寿命
|
次
|
20000
|
|
13
|
二次回路工频耐受电压(1min)
|
V
|
2000
|
|
14
|
额定操作顺序
|
|
O-0.3S-CO-180S-CO
|
|
15
|
额定单个/背对背对容器组开断电流
|
A
|
630/400
|
|
16
|
额定电容器关合涌流
|
kA
|
12.5(频率不大于1000Hz)
|
|
17
|
触头开距
|
mm
|
11±1
|
|
18
|
触头超程
|
mm
|
3.5±0.5
|
|
19
|
触头合闸弹跳时间
|
ms
|
≤2
|
|
20
|
三相分、合闸不同期性
|
ms
|
≤2
|
|
|
