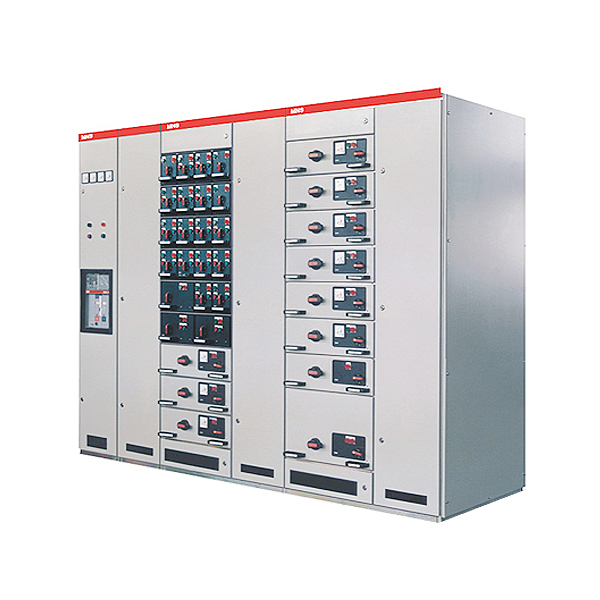

| GCK(L)系列低压抽出式开关柜 |

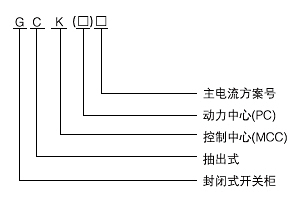

型号含义 技术参数
|
GCK基本电气参数
|
|
1
|
额定绝缘电压
|
AC660、AC1000V
|
|
2
|
额定工作电压
|
AC380V、AC690V
|
|
3
|
水平母线额定电流
|
1250A、1600A、2000A、3200A、4000A
|
|
4
|
垂直母线额定电流
|
1000A
|
|
5
|
馈电电路最大电流
|
2500A
|
|
6
|
抽屉回路最大电流
|
630A
|
|
7
|
控制电机最大容量
|
320KW
|
|
8
|
额定频率
|
50HZ、60HZ
|
|
9
|
水平母线峰值耐受电流
|
105KA、176KA
|
|
10
|
水平母线短时耐受电流（1S）
|
50KA、80KA
|
|
11
|
垂直母线峰值耐受电流
|
63KA、105KA
|
|
12
|
垂直母线短时耐受电流（1S）
|
30KA、50KA
|
|
13
|
额定工频耐受电压（1min）
|
2500V
|
|
14
|
二次工频耐受电压（1min）
|
2500V
|
|
15
|
外壳防护等级
|
IP30、IP40
|
|
16
|
外壳尺寸（mm）
|
宽600（800、1000）×深800（1000）×高2200
|
|
17
|
功能单位有效高度（mm)
|
1800
|
|
|
